【整車技(jì )術參數】 | |||

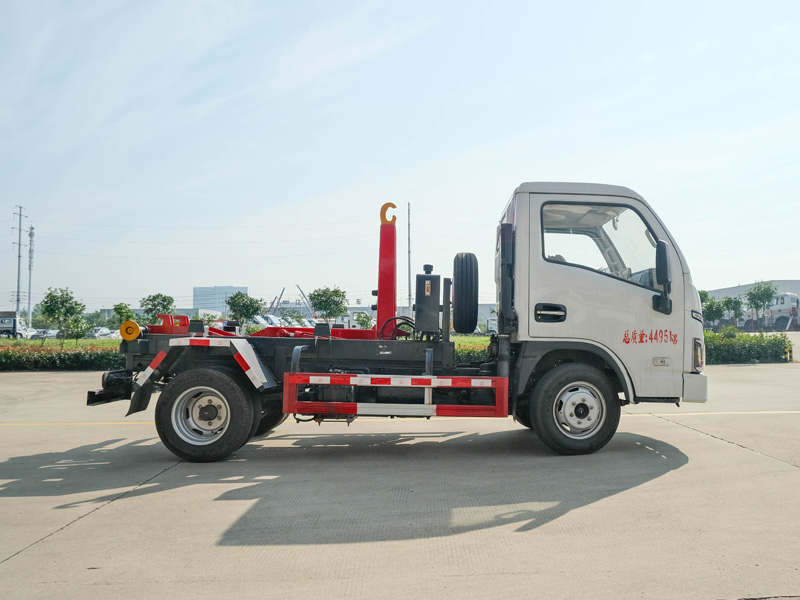

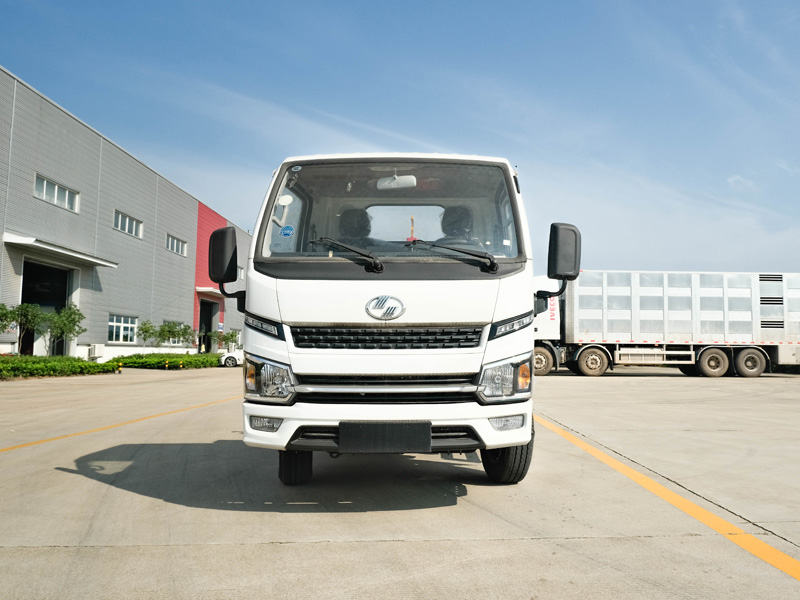

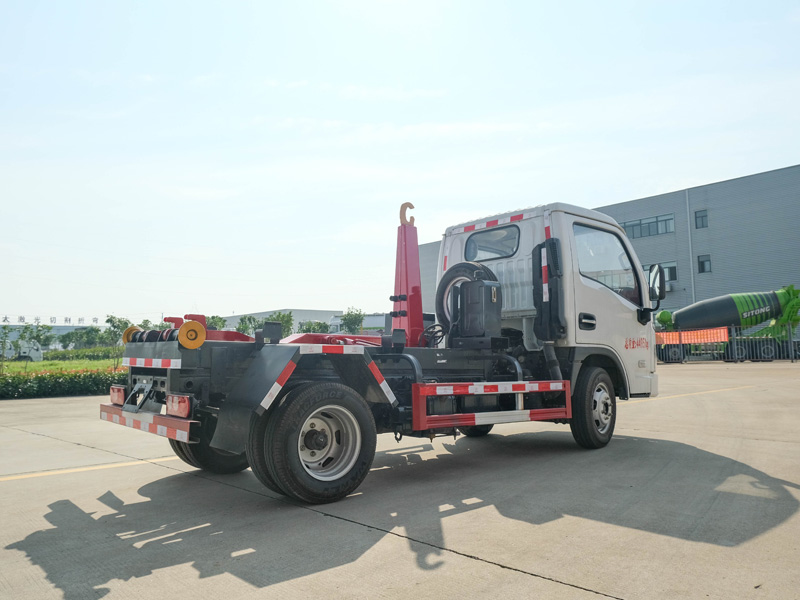

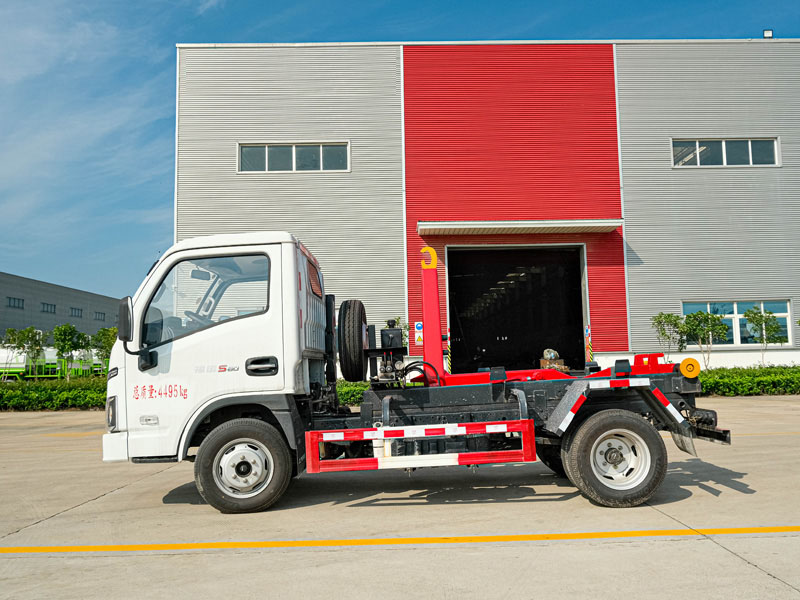

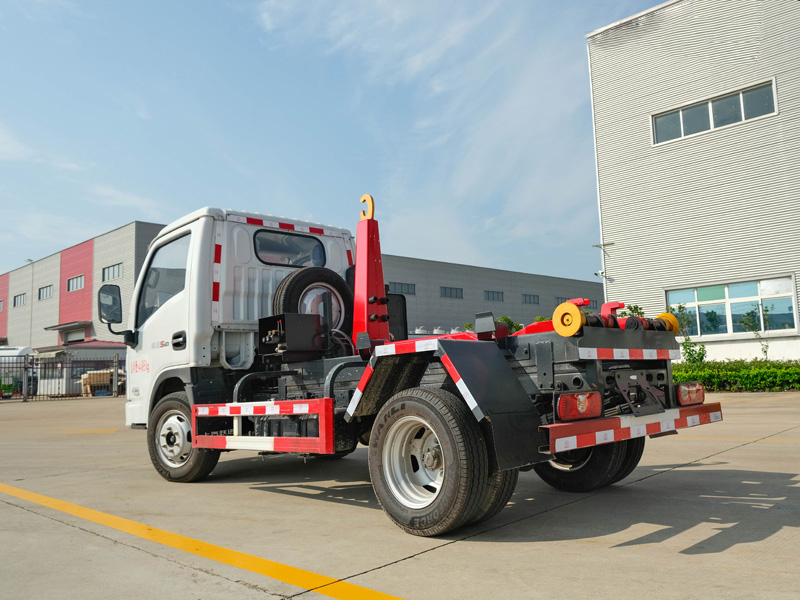

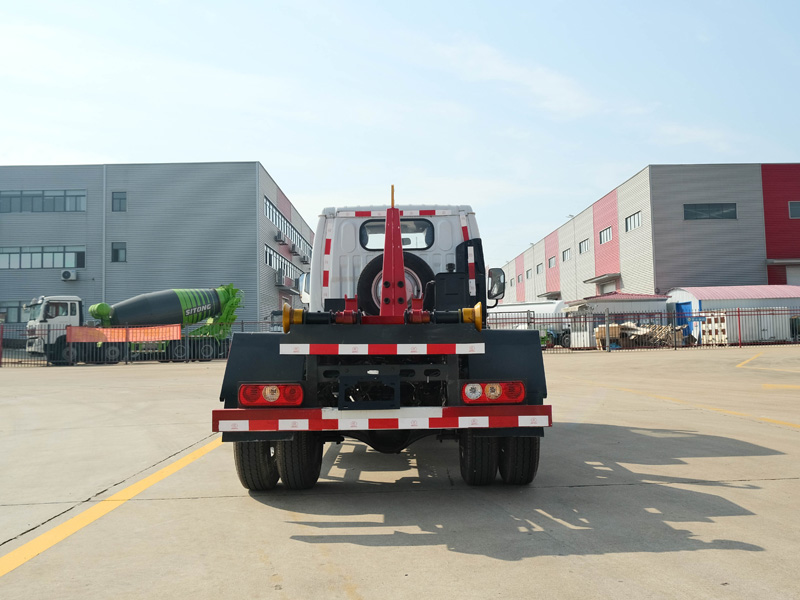

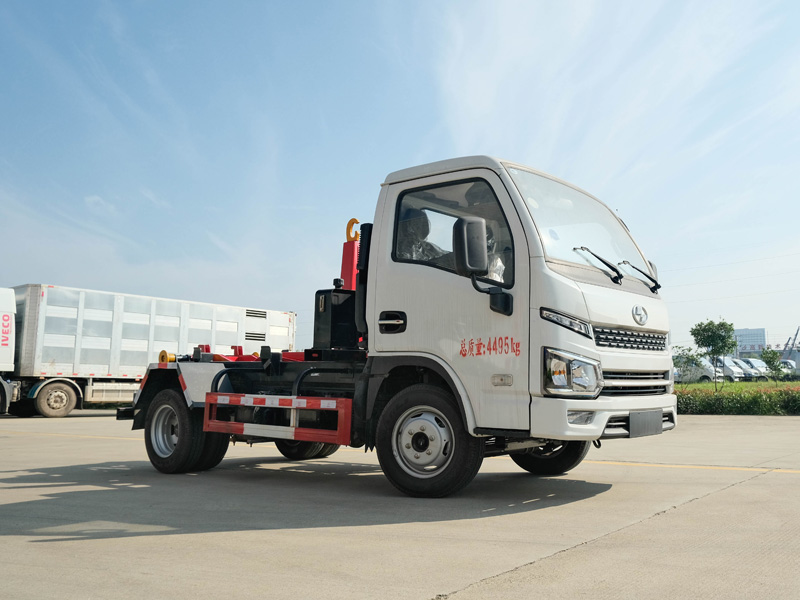

産品名稱 | 躍進勾臂垃圾車 | ||
總質量 | 4495 | 罐體容積(m3) |
|
額定質量 | 2355,2215 | 外形尺寸 | 4550,4750X1680X2060 |
整備質量 | 2010,2150 | 貨廂尺寸 | XX |
額定載客(人) |
| 準拖挂車總質量 |
|
駕駛室準乘人數(人) | 2 | 鞍座載質量 |
|
接近角/離去角(°) | 18/12 | 前懸/後懸 | 1090/810 |
軸荷 | 1495/3000 | 車速(km/h) | 100 |
備注 | 備注：1.ABS器型号/生産廠家:YF8/武漢元豐汽車電控系統有限公司;2.随底盤選裝駕駛室,選裝直接供電方式ETC車載裝置;3.發動機/油耗值(L/100km)對應關系為:Q23-95E60/9.52;4.側,後防護裝置材料均為Q235,側防護螺栓連接,後防護焊接連接,截面尺寸為100×50mm,離地高度為400mm;5.該車通過勾臂裝置及液壓系統,實現對垃圾的裝載及卸料作業功能;6.整車外形長/軸距/前懸/後懸對應關系:4550/2650/1090/810,4750/2850/1090/810. | ||
【底盤技(jì )術參數】 | |||
底盤型号 | SH1043PEDBNZ2 | 底盤名稱 | 載貨汽車底盤 |
名稱 | 躍進牌 | 生産企業 | 上汽大通汽車有限公司 |
軸數 | 2 | 輪胎數 | 6 |
軸距 | 2650,2850,3100,3308 | ||
輪胎規格 | 185R15LT 8PR,185/65R15LT 10PR,195R15LT 8PR,6.50R16LT 10PR | ||
鋼闆彈簧片數 | 3/4+5,3/3+2 | 前輪距 | 1316,1438,1445 |
燃料種類 | 柴油 | 後輪距 | 1223,1380,1405,1410 |
排放依據标準 | GB17691-2018國Ⅵ | ||
發動機型号 | 發動機生産企業 | 發動機排量 | 發動機功率 |
Q23-95E60 | 安徽全柴動力股份有限公司 | 2300 | 70(kw)/95.2(ps) |
◇底盤配置： 1545新款駕駛室、柴油動力，全柴95馬力、方向助力、中控鎖、電動玻璃、遙控鑰匙、3t後橋、3/4+5雙層闆簧、油刹、ABS、預留取力器接口
◇上裝配置：強度合金鋼一體式主勾臂，加強型副梁，鑄鋼尾托輪，電控室内外液壓操控裝置（可選裝手自一體），上裝提升能力1500KG, 液壓完成上箱+下箱+鎖緊+自卸等作業，實現一車配多箱的循環轉運。

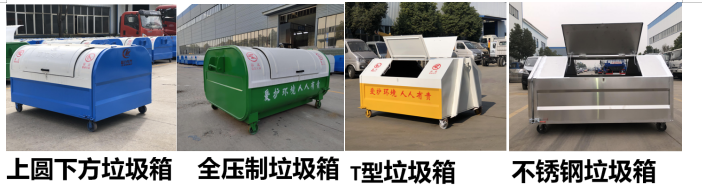

垃圾箱四種外形款式
車型簡介
鈎臂垃圾車又稱為車廂可卸式垃圾車，主要用于市政環衛、物業管理等各種場所收集、運載各種垃圾，垃圾廂與底盤可徹底分離，具有結構合理，操作簡便、穩定、使用效率高、密封性能好、傾倒方便等優點，能實現一台車與多個垃圾廂聯合作業，循環運輸，充分提高車輛的運輸能力。實現一車配帶多箱循環轉運，高效、節能、節約成本。
操作方式
1.行駛操作：行駛按一般汽車駕駛方法進行，行駛前應将車廂回複到初始位置，同時将取力器操作手柄推分開位置（電控系統将電磁離合器電源關閉），使取力器處于停止工作狀态。
2.作業操作：
2.1 垃圾箱的鈎裝作業
步驟1拉起駕駛室内手刹手柄，使車輛處于駐車狀态。
步驟2拿起駕駛室内電控操縱盒，先将盒上電源開關打開，使電源接通，電磁離合器工作（或将取力器操作手柄扳結合位置）；接着操縱盒上的勾臂旋鈕“伸”位置不松手，主拉臂開始工作，拉臂油缸伸出，主拉臂繞翻轉翻轉架前鉸鏈軸旋轉，拉臂處于鈎箱位置，适當調整拉臂鈎高度并與箱體彎鈎對準，松開旋鈕。
步驟3下車觀察垃圾廂後門下端鎖緊手柄是否處于鎖緊狀态，如沒有處于鎖緊狀态，應扳動鎖緊手柄，确保垃圾廂後門鎖緊手柄把垃圾廂後門與垃圾廂鎖緊在一起。
步驟4觀察垃圾廂垃圾投入門是否關閉，并讓垃圾投入門處于鎖緊狀态，确保垃圾投入門鎖緊後，方可進入一步操作。
步驟5當拉臂鈎鈎對準廂體彎鈎時，扭住操縱盒上的勾臂旋鈕“縮”位置不放，主拉臂油缸回收，拉臂鈎鈎住廂體彎鈎，垃圾廂開始吊起，并繼續勾上車。
步驟6當垃圾廂體落放到副車架上後，松開盒勾臂旋鈕，扭動操縱盒上的車廂按扭“鎖緊”位置，鎖緊油缸伸出，将主拉臂與副拉臂牢固鎖緊在一起。
步驟7扭動盒上的電源旋鈕，斷開電控電源（或将取力器操作手柄扳分離位置）；
保養維護
應嚴格按規定保養垃圾車，使各系統、各裝置經常處于良好的技(jì )術狀态，充分發揮其效能，減少油耗、節省開支，限度地延長垃圾車的使用壽命。
（一）底盤保養
底盤應嚴格遵守其使用說明書的規定，進行日、周例行保養。
（二）作業裝置保養
作業裝置的保養一般情況下依照下列規定進行。如果能保證作業裝置處于良好的工作狀态，允許其保養同底盤保養同步進行。
1.日保養
日保養主要以清潔，内容與垃圾車的使用中注意事項第3條内容相同。
2.作業100h保養
（1）檢查緊固車廂、作業裝置、軸等部位的連接螺栓；
（2）按時對各潤滑點加注潤滑脂或潤滑油；
（3）檢查緊固液壓系統中各部位的連接螺栓、接頭和管箍、管夾等，并檢查有無油液 滲漏現象；
（4）檢查取力器工作是否正常。
3.作業500h保養
（1）各作業裝置中的零部件是否有輕微變形，必要時給予校正；
（2）檢查密封膠條的磨損情況，必要時更換；
（3）檢查液壓元件是否能正常工作，必要時應拆檢或更換。如果有油液滲漏現象，應更換密封件；
4.作業1500h保養
作業1500h保養是對各作業裝置進行全面技(jì )術檢查和調整，消除隐患。
（1）檢查并修複各處焊縫，特别是各重要部位的焊縫；
（2）檢查各裝置零部件的磨損和操作情況，對磨損和操作嚴重者應予更換；
（3）檢查各液壓元件。
（4）清洗液壓油箱，各濾油器、空氣濾清器和液壓管路，更換液壓油。對有損傷的密封件和軟管應予及時更換；
